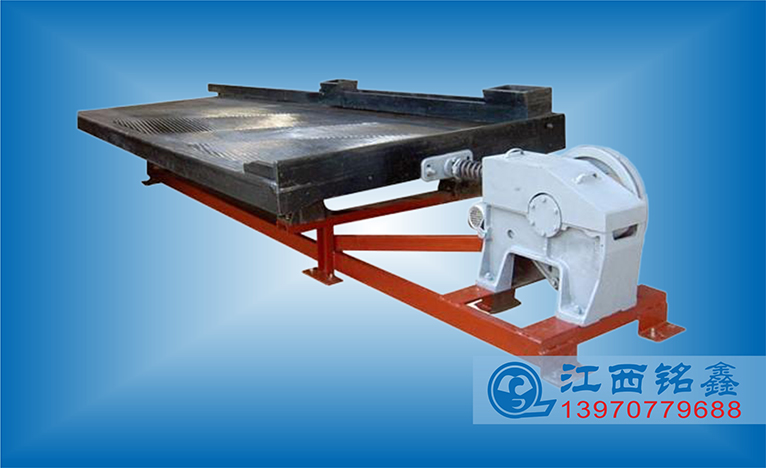

云錫搖床

公司郵箱: [email protected] [email protected] 視頻有可能IE8以下瀏覽器不能播放,請更新IE9+ Chrome Firefox

    簡介

    這種搖床也稱為貴陽式搖床,在結構上這又與國外的普拉特-奧(Plat—O)型搖床類似.云錫式床頭運動的不對稱性較大,且有較寬的差動性調節范圍以適應于不同的給料粒度和選別要求.床頭機構運轉可靠,易磨損的零件少,且不漏洞.缺點是彈簧安裝在床面底下,檢修和調節沖程均不方便(調沖程時需先放松彈簧);床面的橫向坡度可調匯范圍小(0°~5°);當橫坡及沖程調節過大時,將由于床頭拉桿的軸線與床面重心的軸線過分分離而引起床面振動,故這種搖床適合于在橫向坡度較小時處理細粒級,特別是礦泥時使用.

    定義

    選礦搖床可以使礦粒按其密度和粒度不同而沿不同方向運動,并從給礦槽開始沿對角線呈扇形展開,依次沿床面的邊沿排出,排礦線很長,能精確地產出多種質量不同的產物,如精礦、次精礦、中精礦和尾礦等。

    選礦搖床被作為重選設備,曾廣泛用于砂金等礦物的分選,主要用于選金或選煤等。

    選礦搖床分類:礦砂選礦搖床,礦泥選礦搖床,玻璃鋼選礦搖床,6-S選礦搖床,LS選礦搖床等。

    更多的相關設備






    影響因素

    搖床運動的不對稱性

    它對礦粒沿縱向的選擇性搬運及床層的松散影響很大。適宜的不對稱性,要求既能保證較好的選擇性搬運性能,又保證床層的充分松散。對較難松散和較易搬運的粗粒物料,不對稱性可小些,對較易松散,但較難移動的細粒物料,不對稱性大些。

    沖程和沖次

    它們直接決定床面的運動的速度和加速度的大小。因此,對床層的松散分層和選擇性搬運也有很大的影響。最佳的沖程和沖次應使床層析離分層好,選擇性運搬能力強。對粗粒物料、精選作業及負荷大的情況,采用大沖程小沖次,一般沖程為16-30毫米,沖次為200-250次/分,對細粒物料、粗選作業及負荷較小的情況,采用小沖程大沖次,一般沖程為8-10毫米,沖次為250-300次/分。

    水量和坡度

    它們都影響床面上橫向水流速度和水層厚度,決定了橫向運搬礦粒的速度和清洗作用的大小。因此是操作中經常調節的因素。增大坡度可減少水量,反之亦然。增大水量和減少坡度,可使水層變厚。操作中,水量和坡度必須很好配合。對粗粒物料、難選物料和精選作業的情況,要求較大的流速和較厚的水層,應采用小坡大水制度,對細粒物料、易選物料或粗選作業,則要求較大流速和較薄水層,應采用大坡小水制。傾角一般在0-10度,水量20-50升/分。

    給礦體積和給礦濃度

    兩者都影響分層和運搬速度。過大的給礦體積會使床層過厚,分層變壞,運搬速度增大,從而尾礦品位升高,回收率下降。過小的給礦體積會使處理量大大降低。濃度過大,會出現沙堆,濃度過小,則可能出現拉溝現象。給礦體積與濃度應很好配合,原則是在允許的給礦體積負荷范圍內,選擇最佳的給礦濃度。一般,給礦濃度為15%-25%,粗粒取高值,細粒取低值。處理0.2毫米以上砂礦時,生產能力為0.7-2.3噸/臺時,處理0.2毫米以下細粒物料時,生產能力為0.2-0.5噸/臺時。

    給礦粒度和形狀

    它們影響按密度分選的精確性。為此,入選前的分級、脫泥和脫粗十分必要。渾圓形粗重礦粒,不僅干擾細粒的分選。還易流失于尾礦中。若粗、圓者為脈石時,則有利于分選。微細礦泥不易沉降,易流失于尾礦中。經分級的物料,粒度均勻,操作和調整方便,粗細搖床負荷分配合理,有利于生產能力的提高。

    技術參數數據只做參考,實際要看客戶要求去設計。

    型號及規格

    沖程
    (毫米)

    沖次
    (次/分)

    給礦 粒度
    (毫米)

    床面橫
    向坡度 (度)

    處理量
    (噸/臺日)

    配用電動機

    設備重量 (噸)

    外形尺寸
    (毫米)

    型號

    功率
    (千瓦)

    4520*1825*1560
    搖床(漆灰刻槽床面)

    8-36

    240-380

    0.02-2

    0-10

    15-108

    Y90S-4

    1.1

    1.25

    5600*1825*1560

    4520*1825*1560
    搖床(玻璃鋼床面)

    8-36

    240-380

    0.02-2

    0-10

    15-108

    Y90S-4

    1.1

    1.08

    云錫型搖床
    (粗、細砂刻槽面)

    8-22

    240-360

    0.019-2

    0-8

    50-35

    Y100L-6

    1.5

    1.045

    5454*1825*1242

    云錫型搖床
    (漆灰刻槽床面)

    8-22

    240-360

    0.019-2

    0-8

    50-35

    Y100L-6

    1.5

    1.03

    云錫型搖床
    (玻璃鋼床面)

    8-22

    240-360

    0.019-2

    0-8

    50-35

    Y100L-6

    1.5

    1.08

    3090*1050*1033

    2100*1050
    小型搖床

    12-28

    250-450

    0-4

    0-8

    7.2-19.2

    Y90L-6

    1.1

    0.694

    ?


    名 稱 粗砂搖床 細砂搖床 礦泥搖床
    床面尺寸 長度(mm) 4450 4450 4450
    傳動端寬(mm) 1855 1855 1855
    精礦端寬(mm) 1546 1546 1546
    最大給礦粒度(mm) 2 0.5 0.15
    給礦量(t/d) 30-60 10-20 15-25
    給礦濃度(%) 25-30 20-25 15-25
    行程(mm) 16-22 11-16 8-16
    頻率(f) 45-48 48-53 50-57
    床面清洗水量(t/d) 80-150 30-60 10-17
    床面橫向坡度(°) 2.5-4.5 1.5-3.5 1-2
    床面縱向坡度(%) 1.4 0.92 ----
    床面尖滅角(°) 32-42 40 42
    選礦面積(㎡) 7.6 7.6 7.6
    床面長度比 2.6 2.6 2.6
    床面端面形狀 矩形 鋸齒形 三角形
    電機功率 1.1 1.1 1.1
    傳動機構 偏心連桿機構
